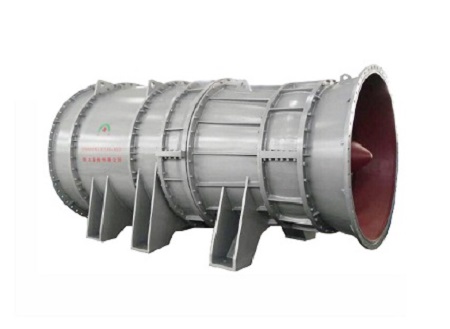

產品簡介

　　QGL QGLS系列單向、雙向潛水貫流泵是將潛水電機技術與貫流泵技術結合而產生的新型機電一體化產品，既保持了貫流泵本身的優點，又克服了傳統貫流泵電機冷卻、散熱、密封、安裝等難題。

主要用途及特點

　　貫流泵工況適用于大流量、低揚程場合，主要用于雨水排放、工農業送水、區域調水、尤其適用于排澇與灌溉綜合考慮的水利、防洪工程。如采用雙向貫流泵，僅需改變電機的轉向，即可實現正向抽水、反向排水。

　　該產品具有以下特點：

　　1、 進、出水揚程損失小，泵站裝置效率高；
　　2、 相同工況下，電機功率配置小，運行費用較低；
　　3、 水泵基礎下無需設吸水槽，開挖量??；
　　4、 泵管平直，適宜取消上部高大廠房，也可以不建廠房，用汽車吊裝來取代固定式行車；
　　5、 節省開挖量、土木工程費、建筑工程費，減少安裝面積，節約泵站工程總造價30-40%；
　　6、 安裝快捷、安裝方便。

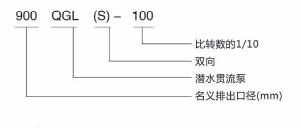

型號說明

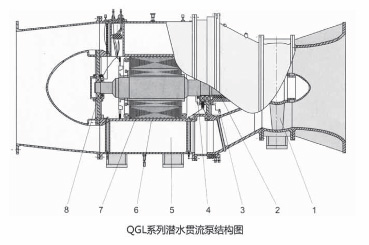

結構說明

　　潛水貫流泵為臥式結構，從泵進口看，葉輪逆時針方向旋轉。

　　1、葉輪

　　葉輪采用先進的水力模型換算所得，性能優良、穩定、成熟。選擇較小的nD值，抗汽蝕性能好，確保運行平穩。

　　2、軸密封

　　較小的產品采用兩套獨立的機械密封，較大的產品采用層狀剪切填料密封或與機械密封以下不同的密封組合形式適應不同　　
　　3、監測裝置

　　潛水貫流泵裝有多道保護裝置，可把引線引至電控箱。保護裝置有：過載、缺相、泄漏、超溫、溫度、浸水保護等（視泵的結構不同而有差別）。

　　4、泵/電機軸

　　小型泵與電機同軸，結構緊湊，軸伸盡量縮短，并提高剛度，從設計上將撓度控制在允許范圍內，運行時振動小，密封和軸承壽命更長；大型泵采用齒輪變速結構。

　　5、過水流道

　　采用CFD與實驗方法相結合，確定流道流線形狀，保證運行高效。

　　6、冷卻

　　電機外殼直接將熱量傳到周圍介質中并被周圍的水流帶走。大功率高壓電機，采用內風道散熱技術，使得三相繞組溫升低、溫度場分布均勻。

　　7、電機

　　高性能鼠籠式感應電機，特別為潛水泵設計制造，符合GB755標準。絕緣等級F級，最高工作溫度可達135℃。視功率不同：可采用380V、660V、3kV、6kV、10kV等電壓等級，對高電壓電機采用兩次VPI絕緣工藝，確保絕緣可靠。

　　8、軸承

　　軸承采用滾動軸承，能夠承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。

安裝形式與尺寸

　　潛水貫流泵一般采用干式安裝（泵坑內無水，機組周圍是干的，可以進行正常維護）。兩端與管道采用伸縮節相連。其安裝系統為預埋鋼鈑、地腳螺栓、兩只伸縮節。預埋鋼板為一次預埋件，預埋時須將混凝土中鋼筋與鋼板下部插筋焊接；地腳螺栓既可以一次預埋，也可以二次預埋；兩端伸縮節為二次預埋件。

　　安裝時先將貫流泵放到預埋鋼板上，再依據其位置將連接螺栓與預埋板焊牢。如果地腳螺栓為一次預埋件，則以地腳螺栓作為定位依據，如果地腳螺栓要二次預埋，可在潛水泵就位后進行。然后依據設計圖樣，用楔鐵調節貫流泵的高度，使其滿足高程要求，最終將泵位置固定。泵運轉時的軸向水推力由地腳螺栓和預埋鋼板上的連接螺栓承受。

　　接著將兩只伸縮節與泵進出水端連接，確定伸縮節位置，再將混凝土外露鋼筋與伸縮節焊接，最后進行二次灌漿。

　　檢修時如需要泵吊起，先關閉檢修門，將泵過水流道內的積水放掉，抽干泵坑，再將進出水兩端的伸縮節松開，即可將泵吊離。安裝時也只要反序進行。

其他相關介紹

　　不同用戶有不同的需求，為此，我們還可以采用不同的結構形式、水力結構、安裝形式來滿足這些工況要求。這些內容沒有納入前面章節，如有需要，可直接與本公司技術部門聯系。

　　1、 不同結構
　?。?） 電機與葉輪之間內置行星減速機
　　將減速機內置在貫流泵內，使得電機、行星減速機、葉輪同軸線，就可以選取較高轉速的電機，燈泡體的直徑也可以減小，使貫流泵功率可以做得更大一些。對電機而言，功率因數也得到提高，成本也有下降。
　　這種結構的貫流泵，流量可從6m³到25m³之間，在流量從6m³到8m³之間時，到底采用直聯式，還是采用內置減速機形式，要根據用戶要求確定。

　?。?） 電機與葉輪采用圓錐齒輪傳動
　　這種結構采用正交圓錐齒輪傳動，電機在水上運行，可以采用普通立式電機；泵內部結構較緊湊，密封和防滲漏問題都能很好地解決，檢修較方便，運行可靠。
　　圓錐齒輪傳動的貫流泵可采用高速電機，這樣可以使電機功率因數高一些，體積小一些。與內置減速機的貫流泵類似，這種結構的貫流泵可以從4m³到10m³。

　　2、 S形葉片潛水貫流泵
　　經常有一些排水泵站，常有補水要求：即裝置要能正向抽排、反向抽補。這時有可能考慮采用形葉片的貫流泵。其優點是，使用時只要改變電機轉向，就可以實現正反向抽送水，而無需把電泵拆卸掉頭。
　　由于形葉片進行反向抽水時，導葉的位置沒有變化，所以比正向抽水效率會明顯有所降低。而且由于葉輪設計時兼顧反向可以抽水，所以即使在正向抽水時，也比同樣轉速、葉輪直徑的普通貫流泵效率低、流量小。目前這種水力模型種類較少，一般只宜用于揚程在2-5m場合。
這種結構的潛水泵，適用于年運行時間不長，正反向抽水變化較頻繁的場合。

供貨范圍

　　潛水貫流泵成套供應，分必購件與選購件，必購件包括潛水貫流泵、預埋鋼板、地腳螺栓、控制柜；選購件包括兩只伸縮節（此件為必需件，由用戶決定是否自購）、端子箱、攔污柵、拍門、啟閉機及閘門、液位開關；易損件為O形密封圈、葉輪、軸承、電纜線、機械密封（或?qū)訝罴羟刑盍厦芊猓?br/>

訂貨須知

　　1、 在合同中應注明準確的產品型號、性能參數（流量、揚程、電機功率、葉片安裝角度）和使用電壓。
　　2、 控制柜應注明啟動方式（直接啟動、自耦降壓啟動、可控硅軟啟動）、液位控制方式（浮球液位、壓力變送器數顯液位）、安裝形式（戶外型、戶內型）。
　　3、 如需配端子箱，應注明是控制型，還是接線型。
　　4、 本公司潛水貫流泵電纜正常供貨長度為10m，若用戶有特殊需求，請予注明。
　　5、 如有其它特殊要求，簽訂合同前請與本公司銷售部門聯系。

特別說明

　　在其它相關介紹;中介紹的內容，需另行與本公司銷售部門聯系。
